台達EL系列變頻器控制單相馬達調速教學
2025-10-22
在工廠、工作坊或家庭機械中，單相馬達是最常見的動力來源之一。
然而，直接插電運轉的單相馬達通常以固定頻率（台灣為 60Hz）運轉，無法調整速度，造成效率浪費與應用受限。

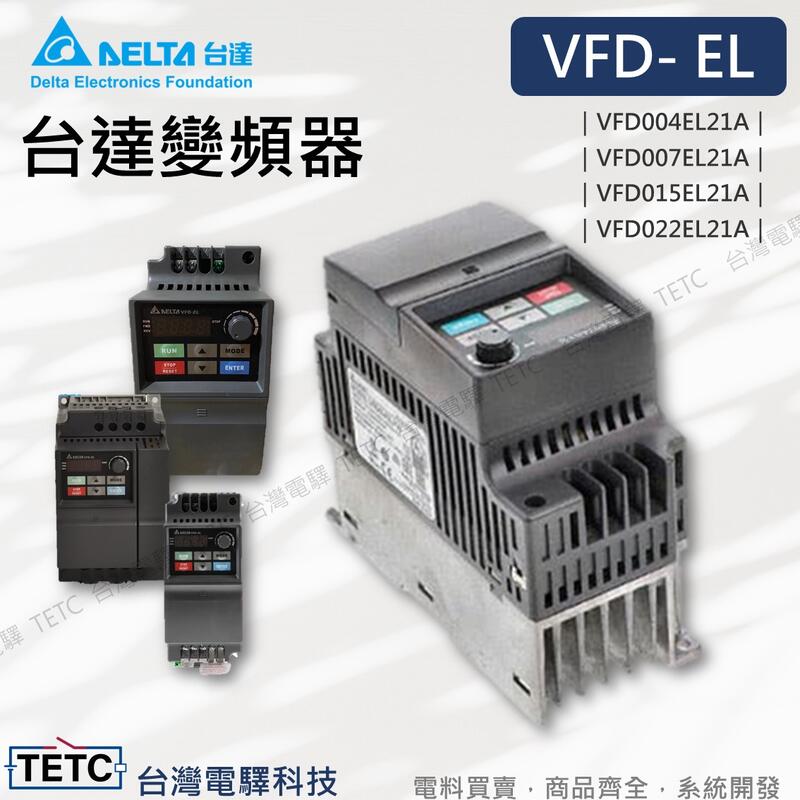

本文將以 Delta VFD004EL21A 單相變頻器 為例，示範如何實現單相馬達的變頻調速，包含選型、接線方式、調速操作與實際功率測試結果，幫助你更靈活應用於自動控制與節能改造。
目錄（Table of Contents）
-
什麼是單相變頻器與單相馬達調速？
-
應用場景與優點
-
所需設備與接線圖
-
變頻器設定與操作步驟
-
實測案例與省電效果
-
常見問題（FAQ）
-
技術小結與延伸閱讀
什麼是單相變頻器與單相馬達調速？
單相變頻器是一種可調整輸出頻率與電壓的控制裝置，透過改變頻率即可控制馬達轉速。
一般市售單相馬達多為 3HP 以下的小功率機種，若直接插電運轉，速度固定在 60Hz（台灣市電頻率）。
搭配變頻器後，就能自由控制輸出頻率，如 30Hz、45Hz、60Hz 等，達到平順調速與節能效果。
應用場景與優點
✅ 風機、抽氣機、鼓風機的轉速控制
✅ 小型研磨機或拋光機的柔性啟動與調速
✅ 實驗室設備與 DIY 自動控制應用
✅ 能源節省與延長馬達壽命
✅ 減少機械啟動衝擊、提升穩定性
所需設備與接線
類別 型號 / 規格 功能說明
變頻器 Delta VFD004EL21A 單相輸入、單相輸出，0.4kW (0.5HP)
馬達 單相 220V 200W（1/4HP） 通用型電容啟動馬達
電容 20~30μF（啟動電容） 跨接於啟動繞組（藍線與白線）
電源 AC 220V 單相 變頻器入力
負載 測試風扇或小型機械 模擬實際運轉負載
接線說明：
-
將紅線、藍線兩條馬達線連接至變頻器輸出端 U、V
-
啟動電容跨接在藍線與白線之間
-
電源 AC 220V 輸入至變頻器 R/L、S/N
變頻器設定與操作步驟
Step 1：輸入電源確認
確認變頻器輸入端為 AC220V 單相供電。
Step 2：接線完成後通電測試
變頻器通電後，透過面板旋鈕可調整頻率輸出。
初始設定為 60Hz，對應馬達額定轉速。
Step 3：調速操作
轉動旋鈕可將頻率降至 30Hz 以下，此時馬達轉速降低且運行平穩。
同時顯示螢幕可觀察輸出功率（例如：P0.02KW 表示約 20W）。
Step 4：觀察耗電變化
-
30Hz 運轉時功率：約 20W
-
60Hz 運轉時功率：約 120W
可見頻率降半時，耗電量減少近 6 倍。
實測案例與省電效果
測試項目 結果 備註
運轉頻率 30Hz / 60Hz 可透過旋鈕調整
功率消耗 0.02kW / 0.12kW 約 6 倍差異
啟動反應 平順無抖動 啟動電容正常
通訊穩定性 無異常 運轉穩定、低噪音
測試結論：
透過變頻器調速，馬達可依需求運轉，低頻時有效節能並減少機械磨損，非常適合風機、鼓風機等定速改造應用。
常見問題（FAQ）
Q1：所有單相馬達都能接變頻器嗎？
A1：僅限電容啟動式單相馬達；分相式或罩極式馬達不建議使用。
Q2：為什麼 1/4HP 馬達要用 1/2HP 變頻器？
A2：單相負載起動電流較大，選用較大容量變頻器可確保穩定啟動。
Q3：變頻器調速會影響扭力嗎？
A3：會，頻率越低扭力會隨之下降，建議保持在 30Hz 以上運轉。
Q4：是否需要外接電容？
A4：若馬達本體未內建電容，需自行跨接啟動電容於啟動繞組。
技術小結
Delta VFD004EL21A 是入門級單相變頻器，操作簡易且穩定。
透過簡單接線與頻率調整，即可讓原本的固定速單相馬達具備可變速與節能能力，特別適合小型自動化設備或教學應用。
