士林電機 小型斷路器BHA系列 過負載/短路保護用 熱動電磁式

士林電機 BHA系列小型斷路器

士林電機 BHA 系列小型斷路器為低壓配電與設備迴路保護用元件，適用於過負載保護、短路保護、電控箱配盤、配電盤分路、機械設備電源迴路與一般低壓配電系統。BHA 系列提供多種額定電流與極數規格，可依迴路容量、配線方式、使用電壓與設備保護需求選擇對應型號。

目錄

1. 士林電機 BHA系列產品定位
2. 小型斷路器的保護功能
3. BHA系列規格特色
4. 極數與額定電流選擇
5. 遮斷容量與標準規格
6. 電控箱與配電盤應用
7. 選型重點
8. 常見使用場景
9. 常見問題 FAQ

士林電機 BHA系列產品定位

士林電機 BHA 系列定位於小型斷路器與低壓迴路保護應用，適用於電控箱、配電盤、機械設備、控制迴路與設備電源分路。系列產品可用於迴路分段、負載保護與配電管理，讓設備配線具備更清楚的保護架構與維護辨識性。

小型斷路器的保護功能

小型斷路器主要用於過電流保護，當迴路發生過負載或短路狀況時，可切斷電路，降低配線、設備與負載受損風險。BHA 系列可作為控制盤、配電盤與設備電源迴路中的保護元件，提供分路保護、檢修隔離與異常斷路功能。

BHA系列規格特色

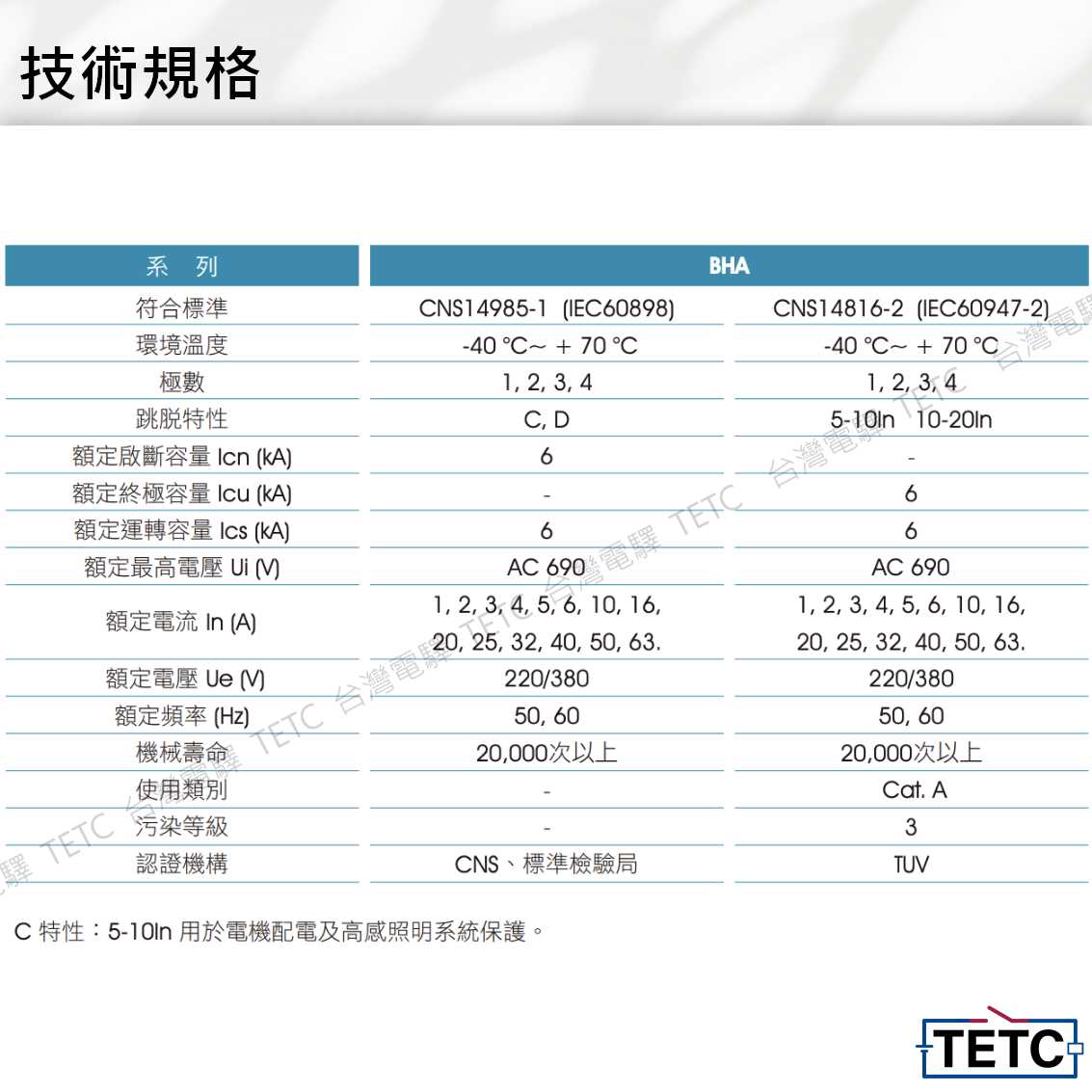

士林 BHA 系列為過負載與短路保護用小型斷路器，符合 CNS 14985-1、CNS 14816-2、GB10963 標準。額定絕緣電壓 Ui 為 690V，產品規格涵蓋多種極數與額定電流，可對應不同低壓配電迴路與設備保護需求。

極數與額定電流選擇

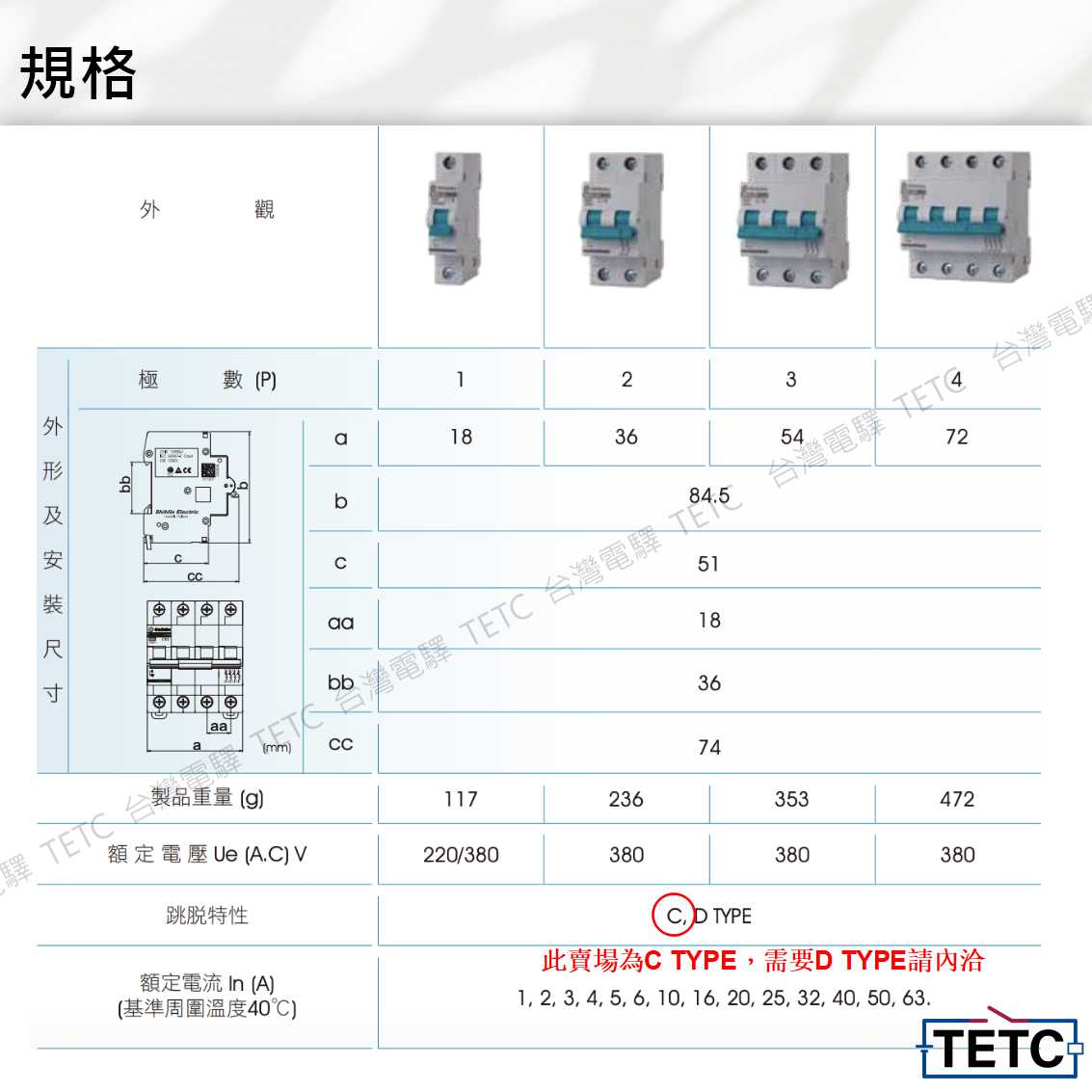

BHA 系列提供 1P、2P、3P、4P 極數選擇，額定電流包含 1A、2A、3A、4A、5A、6A、10A、16A、20A、25A、32A、40A、50A、63A。選型時可依迴路相數、電壓條件、負載電流、線徑容量與配線架構確認適合規格。

遮斷容量與標準規格

BHA 系列 Icu 短路遮斷能力依極數與電壓條件配置，1P 220V 為 6kA，2P 220V / 380V 為 6kA，3P 220V / 380V 為 6kA，Ics = 100% Icu。頁面規格為 C Type，D Type 規格需依實際需求確認。

電控箱與配電盤應用

在電控箱與配電盤中，BHA 小型斷路器可用於電源進線、分路保護、控制電源、設備供電迴路與周邊負載保護。透過小型斷路器配置，可提升線路管理效率，讓檢修、維護、斷電隔離與異常排查更清楚。

選型重點

選購士林 BHA 系列小型斷路器時，可依額定電流、極數、使用電壓、遮斷容量、負載型態與保護曲線需求進行確認。一般迴路可依負載電流與線徑容量選擇對應安培數，若設備具有較高啟動電流或特殊負載條件，需確認 C Type 或 D Type 曲線需求。

常見使用場景

士林電機 BHA 小型斷路器可應用於電控箱配盤、配電盤分路保護、機械設備電源迴路、控制盤電源保護、低壓配電系統、產線設備電源管理與一般工業用電迴路。對於需要過負載保護、短路保護與迴路分段管理的場合，BHA 系列為常見的小型斷路器選擇。

常見問題 FAQ

Q1：士林 BHA 是什麼產品？
A：士林 BHA 系列為小型斷路器，適用於低壓配電迴路、電控箱、配電盤與設備電源迴路保護。

Q2：BHA 小型斷路器有哪些保護功能？
A：BHA 系列適用於過負載保護與短路保護，可用於配電迴路與設備電源迴路的保護配置。

Q3：士林 BHA 有哪些極數？
A：BHA 系列提供 1P、2P、3P、4P 極數，可依配線方式、迴路相數與使用電壓選擇。

Q4：士林 BHA 額定電流有哪些？
A：BHA 系列額定電流包含 1A、2A、3A、4A、5A、6A、10A、16A、20A、25A、32A、40A、50A、63A。

Q5：BHA 小型斷路器的額定絕緣電壓是多少？
A：BHA 系列額定絕緣電壓 Ui 為 690V。

Q6：BHA 小型斷路器的遮斷容量是多少？
A：BHA 系列 Icu 規格包含 1P 220V 6kA、2P 220V / 380V 6kA、3P 220V / 380V 6kA，Ics = 100% Icu。

Q7：這個頁面的 BHA 是 C Type 還是 D Type？
A：此頁面規格為 C Type，D Type 需依實際需求另行確認。

Q8：BHA 小型斷路器適合用在哪些場合？
A：BHA 小型斷路器適用於電控箱、配電盤、機械設備、控制迴路、分路保護與一般低壓配電系統。

規格：1P / 2P / 3P
